电动运行式环链葫芦

产品型号: 双速

立即咨询

Description

• 供电电缆的标准长度为3m。
• 扬程（载重链）、按钮控制线、供电电缆的长度如标准规格以外，请与敝公司商量。
• 请注意，载重链经过热处理，无法拼接使用。
• 帆布制链袋为标准链袋，钢制链袋为选配品。

技术参数

荷载	类型	起升速度M/MIN	电机功率	载重链条数	链条规格	运行速度	电机功率	适用轨道	最小转弯半径	净重
0.5t	PE005S	7.8/2.4	0.8/0.27	1	6.3*19	11or21	0.4	10-32a	0.8	54
1t	PE010S	6.6/2.3	1.8/0.6	1	7.1*21	11or21	0.4	10-32a	0.8	74
1t	PE010L	3.3/1.1	0.8/0.27	2	6.3*19	11or21	0.4	10-32a		61
1.5t	PE015S	9.0/3.0	3.0/1.0	1	10*30	11or21	0.4	10-32a	0.9	144
2t	PE020S	6.9/2.3	3.0/1.0	1	10*30	11or21	0.4	14-45b	0.9	150
2t	PE020L	3.3/1.1	1.8/0.6	2	7.1*21	11or21	0.4			86
2.5t	PE025S	5.4/1.8	3.0/1.0	1	11.2*34	11or21	0.75	20a-63b	1.0	148
3t	PE030S	5.4/1.8	3.0/1.0	1	11.2*34	11or21	0.75	20a-63b	1.0	159
	PE030L	4.5/1.5	3.0/1.0	2	10*30	11or21	0.75			168
	PE033L	2.4/0.8	1.8/0.6	3	7.1*21	11or21	0.75			102
5t	PE050S	2.7/0.9	3.0/1.0	2	11.2*34	11or21	0.75	20a-63b	1.8	184

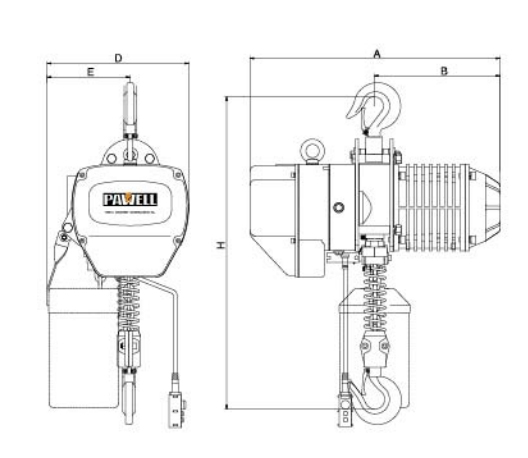

产品尺寸

类型	H	A	B	D	E
PE005S	635	460	230	288	178
PE010S	650	520	260	300	176
PE010L	695	460	230	288	178
PE015S	770	615	295	430	265
PE020S	770	615	295	430	265
PE020L	815	520	260	300	236
PE025S	830	615	295	430	265
PE030S	830	615	295	430	265
PE030L	930	615	29	430	320
PE033L	940	520	260	350	205
PE050S	1015	615	295	430	325
