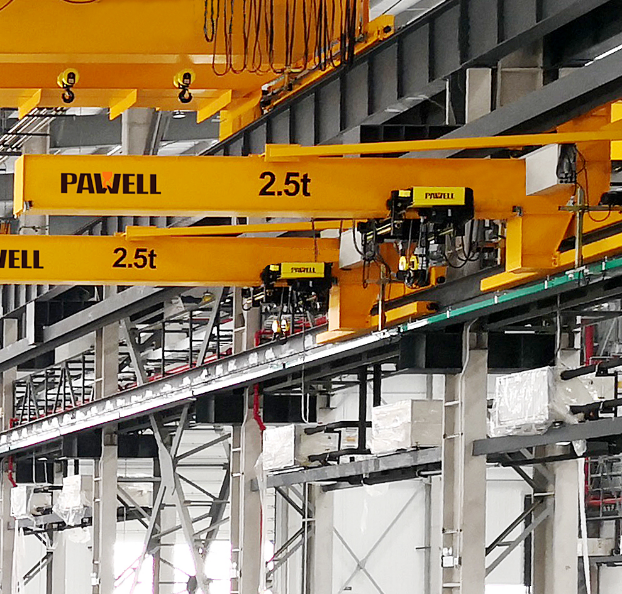

单梁低净空钢丝绳葫芦

产品型号:

立即咨询

Description

最大荷载达20吨
• 6：1速比双速起升电机

• 4极起升限位开关具备快慢速转换和错相保护功能
• 配备超载限制器装置
• 起升电机和运行电机配置过热保护装置
• 运行机构变频驱动，运行平稳定位精准。
• 标准三相供电电压 380/400V 50Hz 其他电压可定制
• 控制电压 48V
• 防护等级 IP54
• 电器安装及接线参照 IEC标准
• 采用结实耐磨钢丝绳导绳器
• 60μm 环氧油漆

荷载	工作级别	滑轮倍率	钢丝绳直径	吊钩钩号
3t	2M	4:1	6mm	RSN1.6
5t	2M		8mm	RSN2.5
6.3t	1Am		8mm	RSN2.5
10t	2M		11mm	RSN4
12.5t	1Am		11mm	RSN4
16t	2M		15mm	RSN6
20t	1Am		15mm	RSN6

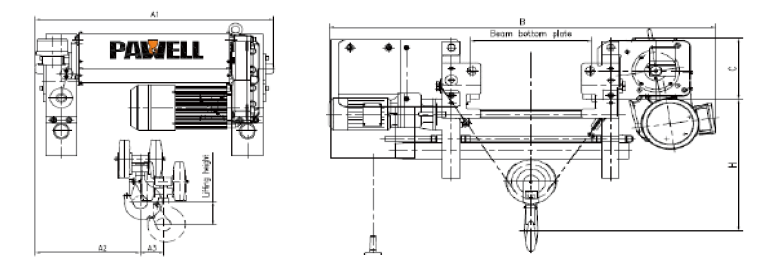

额定载荷Ton	起升高度m	技术参数(50HZ)				产品尺寸(mm)							净重kg
额定载荷Ton	起升高度m	起升速度m/min	起升电机kw	运行速度m/min	运行电机kw	A1	A2	A3	B	适用主梁下缘宽度	H	C	净重kg
3.2	6	5:0.8	3.2:0.45	5~20	0.64	920	405	90	1199~1305	250~400	232	528	380.2
	9					1070	425	135	1199~1305	250~400	232	528	392.8
	12					1270	442	180	1199~1305	250~400	232	528	410.8
5	6	5:0.8	6.1:1	5~20	0.64	920	405	90	1199~1365	250~410	253	621	414.9
	9					1070	425	135	1199~1365	250~410	253	621	431.4
	12					1270	442	180	1199~1365	250~410	253	680	452.7
6.3	6	5:0.8	6.1:1	5~20	0.64	920	405	90	1199~1365	250~410	253	621	414.9
	9					1070	425	135	1199~1365	250~410	253	621	431.4
	12					1270	442	180	1199~1365	250~410	253	680	452.7
10	6	5:0.8	9.5:1.5	5~20	0.96	1030	518	89	1390~1540	300~450	322	775	670.1
	9					1180	518	133	1390~1540	300~450	322	775	693.1
	12					1380	518	178	1390~1540	300~450	322	775	731.8
12.5	6	5:0.8	12.5:2	5~20	0.96	1030	518	89	1390~1540	300~450	322	775	670.1
	9					1180	518	133	1390~1540	300~450	322	775	693.1
	12					1380	518	178	1390~1540	300~450	322	775	731.8
16	6	4:0.66	16：2.6	5~20	0.64*2	1228	600	44	1536~1636	350~450	364	850	958
	9					1428	632	122	1536~1636	350~450	364	850	1042
	12					1628	678	197	1536~1636	350~450	364	850	1166
20	6	4:0.66	16：2.6	5~20	0.64*2	1228	600	44	1536~1636	350~450	364	850	958
	9					1428	632	122	1536~1636	350~450	364	850	1042
	12					1628	678	197	1536~1636	350~450	364	850	1166

更多参数及非标产品请于我们联系
