双梁钢丝绳葫芦

产品型号:

立即咨询

Description

• 最大荷载达50吨
• 葫芦基本特征同单梁钢丝绳葫芦
• 1400/1700/2000mm， 2400，3100mm为常规小车轨距。其他小车轨距可定制

荷载	工作级别	滑轮倍率	钢丝绳直径	吊钩钩号
3.2t	2M	4:1	6mm	RSN1.6
5t	2M		8mm	RSN2.5
6.3t	1Am		8mm	RSN2.5
10t	2M		11mm	RSN4
16t	2M		15mm	RSN6
20t	1Am		15mm	RSN6
25t	3M	4:2	15mm	RSN12
32t	1Am	6:2	15mm	RSN10
40t	2M		15mm	RSN16
50t	1Am		15mm	RSN16

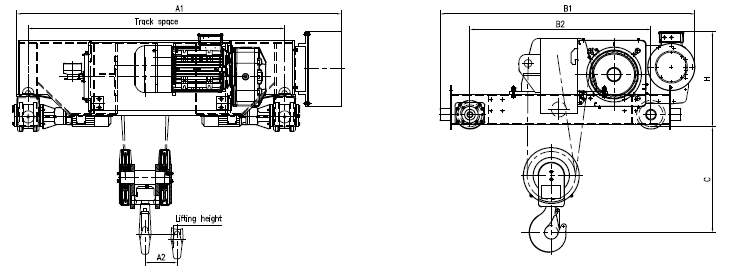

额定载荷Ton	起升高度m	技术参数(50HZ)				产品尺寸(mm)							净重kg
		起升速度m/min	起升电机kw	运行速度m/min	运行电机kw	A1	A2	B	B2	轨距	H	C
3.2	6	5:0.8	3.2:0.45	5~20	0.64	1885	100	1130	850	1400	403	540	526.7
	9					1885	135			1400			535.7
	12					2185	180			1700			560.7
5	6	5:0.8	6.1:1	5~20	0.64	1885	90	1130	850	1400	403	577	555.7
	9					1885	135			1400			568
	12					2185	180			1700			597.2
6.3	6	5:0.8	6.1:1	5~20	0.64	1885	90	1130	850	1400	403	577	555.7
	9					1885	135			1400			568
	12					2185	180			1700			597.2
10	6	5:0.8	9.5:1.5	5~20	0.96	1885	90	1337.6	1000	1400	541	650	732.6
	9					1885	135			1400			768.8
	12					2185	180			1700			815.8
16	6	5:1.2	20:5	5~20	0.64*2	1850	90	1690	1200	1400	630	700	1186
	9					2150	135			1700			1305
	12					2450	180			2000			1498
20	6	5:1.2	20:5	5~20	0.64*2	1850	110	1690	1200	1400	630	700	1186
	9					2150	133			1700			1305
	12					2450	178			2000			1498
25	6	0~4.9	38	5~20	0.96*2	2465	130	1842	1400	2000	841	877	1729.4
	9					2865	150			2400			1877.9
	12					3165	180			2700			2002.2
32	6	3.3:0.8	20:5	5~20	1.1*2	2465	0	1842	1400	2000	863	1059	1996
	9					2865	0			2400			2115.6
	12					3165	0			2700			2268.6
40	6	0~4.9	38	5~20	1.5*2	2711	0	1996	1500	2000	1030	1012	2816.5
	9					2711	0			2000			2829.3
	12					3111	0			2400			2965.2
50	6	0~4.1	38	5~20	1.5*2	2711	0	1996	1500	2000	1025	950	3011.2
	9					3411	0			2700			3324.2
	12					3809	0			3100			3563.3

更多参数及非标产品请于我们联系
